Ist eine Grafik markiert, erscheint beim Druck auf die rechte Maustaste das dargestellte
Kontextmenü.
Mit
Größe und Platzierung wird der Dialog zum Formatieren der Grafik
aufgerufen. Sie können die Grafik skalieren bzw. horizontal verschieben.
Systemskizzen, Details und die Übergaben der
t2W-Schnittstelle müssen in der Praxis
häufig bearbeitet oder ergänzt werden. Sie können Kommentare, Hinweise oder grafische
Elemente hinzufügen oder ändern. Das Löschen von Bereichen und das Drehen der Grafik

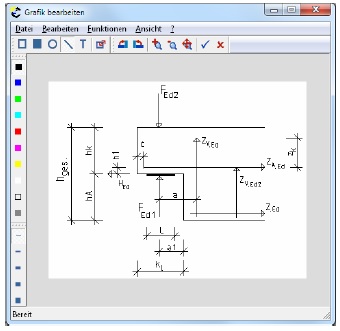

ist ebenfalls möglich. Der Anwender muss die Grafik anwählen. Anschließend kann über
den Punkt
Bearbeiten im Kontextmenü oder mittels Doppelklick der Dialog zum Bearbeiten
der Grafik gestartet werden.
Folgende Funktionen sind verfügbar:
- Linien mit verschiedenen Strichstärken
- Rechtecke (gefüllt oder als Rahmen)
- Text mit Zugriff auf alle installierten Windows-Fonts
- Drehen der gesamten Grafik in 90°-
Schritten im oder gegen den
Uhrzeigersinn.
- Bearbeiten der o.g. Elemente zur
besseren Platzierung oder zur
Korrektur der Eingaben.
Hinweis: Bei der Entwicklung dieses Tools stand als Ziel das Ergänzen von Informationen
zu bestehenden Grafiken im Mittelpunkt. Wir wollten auf keinen Fall ein neues CAD-Programm
entwickeln. Zum Erstellen von Grafiken verweisen wir nach wie vor auf die
verfügbare Software. Zahlreiche Schnittstellen ermöglichen die Übernahme von Grafiken
aus jedem anderen Programm. Mit der t2W-Technologie werden Grafiken von CAD-Programmen
direkt in VCmaster eingebunden.
Skalierung bei Verzerrung
Bei einigen Breitbildschirmen muss ein Skalierungsfaktor angegeben werden, wenn die
Übergabe verzerrt dargestellt wird.
Diese berechnet sich i.d.R. aus:
Px =horizontale Bildschirmpixel
Py =vertikale Bildschirmpixel
