In Datenbanken sind Kennwerte für Bauteile, Profile, Beiwerte und Werkstoffe gespeichert.
Das Nachschlagen solcher Werte in der Literatur ist oft zeitaufwendig. VCmaster nimmt
Ihnen diese Arbeit ab. Bei Bedarf werden die Rückgabewerte automatisch
interpoliert.
Eine Tabelle der Datenbank wird über die Funktion TAB() oder GEW() automatisch mit dem
Dokument verknüpft. Im Unterschied zum TAB()-Aufruf wird bei GEW() nicht der erste
zutreffende Ausdruck gesetzt, sondern eine Liste aller möglichen Rückgaben angezeigt, die
die Bedingungen erfüllen. Das macht vor allem bei der Auswahl von Bauteilen oder
Materialien Sinn. Die Syntax der Eingabe ist identisch. Werden keine Rückgabewerte
gefunden, erfolgt eine Fehlermeldung. In englischen Vorlagen wird SEL() statt GEW()
verwendet.
Der Anwender gibt Suchkriterien vor, nach denen VCmaster die gewünschten Werte aus
der Datenbank liest. Sie können, z.B. eine Bezeichnung vorgeben, und es werden die
gewünschten Maße und Eigenschaften gesucht. Im anderen Fall werden Bemessungswerte
vorgegeben und das erforderliche Bauteil wird automatisch ermittelt.

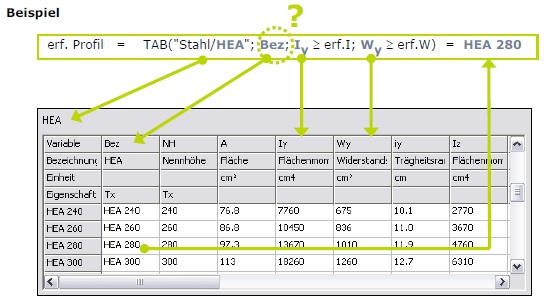

Durch die Verwendung von Variablen können die Abfragen sehr flexibel gestaltet werden.
Es reicht im o.g. Beispiel aus, “HEA" in “HEB" zu ändern und VCmaster sucht das
erforderliche Profil aus der HEB-Reihe.
Hinweis: In Datenbanken
sind Kennwerte für Bauteile, Profile, Beiwerte und Werkstoffe
gespeichert.
Der TAB()- bzw. GEW()- Aufruf kann beim Druck
ausgeblendet werden. (siehe
Kapitel 2.10.4.)

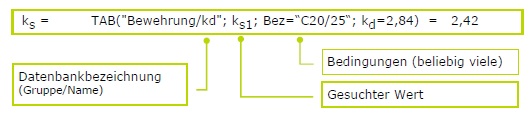

Eingabe
-
Datenbankbezeichnung: Bezeichnet Gruppe und Namen der Datenbank. Die
Trennung erfolgt durch einen Schrägstrich: “Speichergruppe/Speichername“.
-
Gesuchter Wert: Information, die der Datenbank entnommen werden soll.
-
Bedingungen: Eine Bedingung besteht aus der Tabellenvariable, dem Operator und
dem Vergleichswert. Die Tabellenvariable steht an erster Stelle und muss der
Bezeichnung in der Datenbank entsprechen (im Beispiel "Bez" und "kd"). Als
Operatoren sind „=“ , „>“ , „<“ , „≤“ , „≥“ zulässig. An dritter Stelle kommt der
Vergleichswert (im Beispiel "C20/25" und "2,84"). Dieser kann ein Text, eine Formel,
eine Zahl oder eine Variable sein. Es macht natürlich nur Sinn, einen Text als
Bedingung vorzugeben, wenn die Spalte der Datenbank einen Text enthält. Genauso
gilt, dass bei Vorgabe einer Zahl in der Datenbank unter dieser Variablen Zahlenwerte
abgespeichert sind.
-
Die Trennung aller Angaben erfolgt mittels Semikolon. Griechische Buchstaben
müssen im Datenbankeintrag ausgeschrieben werden (β = beta). Bei der Abfrage
können sie als griechische Buchstaben angegeben werden. Tiefgestellte Indizes werden
durch Normalschrift ersetzt (Beispiel: b1 entspricht der Tabellenvariable b1).
Prinzip: Der Anwender
gibt Suchkriterien vor, nach denen VCmaster die gewünschten Werte aus
der Datenbank liest.

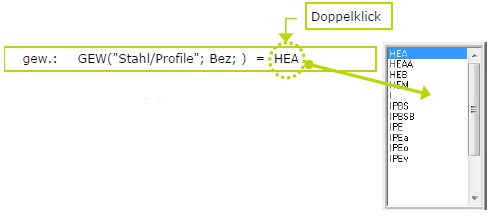

Auswahl mit GEW()-Funktion:
Siehe o.g. Beispiel: Hier werden alle Bezeichnungen der
Tabelle „Profile“ zur Auswahl angezeigt. Die Auflistung erfolgt
in einer Auswahlbox (siehe oben). Eine solche Box erzeugt
VCmaster automatisch, wenn der Anwender Daten über die
GEW()-Funktion aus einer Datenbank abfragt. Zum Ändern
von Vorgaben bitte das Ergebnis mit einem Doppelklick
wählen.
Sonderfall bei GEW(): Werden die Bedingungen weggelassen, werden alle Einträge der
Datenbank vorgeschlagen. Bitte nach dem zweiten Argument einen Strichpunkt setzen.
Ganz wichtig: Eine effiziente und korrekte Anwendung der Datenbanken ist nur möglich,
wenn der Inhalt der Datenbanktabelle während der Texteingabe genau bekannt ist. Sie
müssen die exakte Bezeichnung aller Übergabewerte kennen. Bitte nutzen die dazu die
Funktion
Extras-Datenbank verwalten (
Kapitel 2.8).
Diese Werkzeuge unterstützen den Anwender beim Erstellen einer Datenbankabfrage
mittels TAB()- oder GEW()-Aufruf. Es werden die Abfragen der Reihe nach durchgegangen.
Das Programm listet in Klappfenstern die möglichen Vorgabewerte auf.
Mit
Weiter wird zur nächsten Eingabe gewechselt. Mit
Zurück kann die vorherige Eingabe
nochmals modifiziert werden.
Fertig stellen beendet die Eingabe. Die Funktion ist bei TAB()
erst ab dem dritten, bei GEW() bereits nach dem zweiten Argument möglich (Fall: keine
Bedingungen vorgeben).
