VCmaster exportiert die Daten in folgende Formate:
- Adobe Acrobat (*.pdf)
- Microsoft Word (nur Text / s.u.) (*.doc)
- Rich Text File (*.rtf)
- ASCII-Text (*.txt)
Bitte beachten Sie, dass durch den Export die Rechenintelligenz verloren geht. Das Speichern im VCmaster-Format ist unbedingt erforderlich.
Zur Weitergabe von Berechnungen an Dritte empfehlen wir ausschließlich das PDF-Format. Wenn dennoch eine Datenübergabe im WORD-Format gefordert wird, empfehlen wir die Verwendung von speziellen Tools, die PDF-Dateien in das WORD-Format konvertieren.
Allgemeine PDF-Optionen
Der digitale Datenaustausch zwischen Unternehmen und Partnern stellt anspruchsvolle
Forderungen an die Datensicherheit und die Portabilität von PDF-Dateien.
VCmaster bietet dazu einen leistungsfähigen
PDF-Export mit Optimierungs- und Sicherheitsoptionen:
- Einbinden von Verfasser und Kommentaren
- verschiedene Qualitätsstufen,
- Passwort zum Öffnen und
- weitere Sicherheitsoptionen.
Optional kann PDF/A Kompatibilität gewählt werden (Genormte Dateiformate
1b, 2b oder 3b nach ISO-Standard).

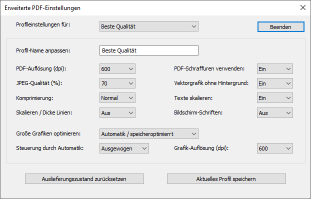

Erweiterte PDF-Einstellungen
Es
werden sechs vordefinierte Profile verwaltet. Für jedes Profil können
folgende Angaben festgelegt werden:
- PDF-Auflösung
- JPEG-Qualität
- Komprimierungsmethode
- Verschiedene Optionen zur Formatierung
- Die Behandlung großer Grafiken
Die vorkonfigurierten Profile wurden intensiv getestet und sollten in den meisten Fällen genügen. Veränderungen sollten nur bei Notwendigkeit und nach Studium des technischen Hintergrundes erfolgen (siehe unten). Das Zurücksetzen in den Auslieferungszustand ist möglich.
Einleitung
PDF-Dateien bilden die Basis des heutigen Datenaustausches. So einfach die Verwendung dieses Formats ist, um so komplexer ist das, was sich hinter dieser Technologie verbirgt. Äußerlich gleich aussehende PDF-Daten können intern völlig unterschiedliche Daten enthalten. Prinzipielle Unterschiede sind z.B.:
- Sind die Daten im Vektor- oder im Pixelformat?
- In welcher Auflösung wurden die Daten eingebunden?
- Welche Komprimierungsmethode wurde verwendet?
- Welche Schriftfonts sind enthalten und wie sollen diese dargestellt
werden?
- Welches Rendering-Verfahren wurde verwendet?
Diese Fragen beeinflussen die Qualität, den Speicherbedarf und den Inhalt einer PDF-Datei maßgebend.
Welche Lösung bietet VCmaster?
Aus den oben genannten Punkten ergibt sich, dass dem Programmierer zur Ausgabe einer PDF zahlreiche Funktionen mit hunderten Optionen zur Verfügung stehen. Die Tatsache, dass sich bei komplexen VCmaster-Dokumenten die optimale Einstellung von Seite zu Seite ändert, stellt eine weitere Herausforderung dar.
Zur Lösung dieser Aufgabenstellung wurden folgende Technologien
implementiert:
- Kompressionsverfahren Flate oder JPEG2000 in drei Stufen
- Ausgabe als Vektor- oder Pixelgrafik
- Wählbarkeit der PDF- und der Grafikqualität in dpi
- Stufenweise beeinflussbare Optimierungsoptionen
- Verschiedene Parameter zur Steuerung
VCmaster kombiniert für jede Seite diverse Einstellungen und ermittelt so die optimale Ausgabe in Abhängigkeit der Vorgaben des gewählten Profils. Die vorkonfigurierten Profile wurden in hunderten Tests ermittelt und bieten dem Anwender eine praxisgerechte Vorauswahl.
Einstellung der Auflösungen und der Komprimierung
Folgende Angaben können eingestellt werden:
- PDF-Auflösung: Auflösung der finalen PDF-Datei in dpi (Pixel/Zoll).
- JPEG-Qualität: Qualität von Pixel-Grafiken (30%-100%). Kleinere Werte verringern den Speicherbedarf.
- Grafik-Auflösung: Auflösung von konvertierten Grafiken (siehe auch Optimierung).
- Komprimierung: Normal ist empfehlenswert; Optionen sind Speicher- oder Zeitoptimierung.
Optimierung
Folgende Verfahren können gewählt werden:
- Nie: Keine Optimierung von großen Grafiken. Das ist bei Dokumenten, die wenig speicherintensive Grafiken enthalten, das schnellste Verfahren. Bei Ausgabe im PDF/A-Format kann diese Option gesetzt werden, um eine
JPEG2000-Komprimierung zu verhindern. Das Kompressionsverfahren ist immer Flate.
- Automatik/In Pixel umwandeln: Jede Seite ab dem Schwellwert, wird in eine Bitmap mit der angegebenen Grafik-Auflösung umgewandelt. Danach wird geprüft, ob diese dadurch weniger Speicher benötigt. Falls ja, erfolgt der Eintrag als Pixelgrafik mit JPEG2000-Komprimierung. Falls nein, wird die Seite unter Berücksichtigung der Grafikauflösung als Vektorgrafik eingebunden (Flate-Komprimierung).
- Automatik/speicheroptimiert (empfohlen): Jede Seite ab dem Schwellwert, wird im JPEG2000-Format komprimiert und geprüft, ob die Seite dadurch weniger Speicherbedarf benötigt. Falls ja, erfolgt der Import im JPEG2000-Format. Falls nein, wird die Seite als Vektorgrafik eingebunden (Flate-Komprimierung). Die angegebene Grafikauflösung gilt für beide Fälle.
- Immer in Pixel umwandeln: Jede Seite ab dem Schwellwert wird in eine Bitmap mit der angegebenen Grafik-Auflösung umgewandelt und als Pixelgrafik unter Berücksichtigung der Grafikauflösung eingebunden.
- Immer mit alternativem Rendering: Jede Seite ab dem Schwellwert wird mit der angegebenen Grafik-Auflösung erzeugt, als Pixelgrafik gerendert und danach dem Dokument hinzugefügt.
- Steuerung durch Automatik: Einstellen des Schwellwertes ab dem die Optimierung erfolgen soll. Je niedrigerer der Schwellwert ist, um so mehr Seiten werden optimiert und der PDF-Export verlangsamt sich. Die Stufen sind: Maximal=1MB, Oft=2MB, Ausgewogen=3MB, Selten=5MB, Minimal=10MB (Werte je Seite).
Optionen
Folgende Optionen können gewählt werden:
- Skalieren / Dicke Linien: Wenn gesetzt, werden alle Koordinaten auf die Größe des Ausgabefensters skaliert. Die Skalierung vermeidet zu dünne Linien und Fließkommaüberläufe im PDF-Viewer bei großen CAD-Zeichnungen. Standard=Aus.
- PDF-Schraffuren verwenden: Wenn gesetzt, werden standardisierte PDF-Schraffurmuster nicht angewendet. Standard=Ein.
- Vektorgrafik ohne Hintergrund: Wenn gesetzt, werden Grafiken nicht mehr in ein Bild gerastert, welches Hintergrund- und Vordergrundfarben kombiniert. Das hat normalerweise keinen Effekt und spart Speicher. Wenn in einer Grafik ein anderes Objekt im Hintergrund gezeichnet wurde, können schwarze Bereiche entstehen. Dann ist diese Option zu deaktivieren. Standard=Ein.
- Texte skalieren: Wenn gesetzt, werden die Abstände der Buchstaben von Texten skaliert. Bei manchen Anwendungen entstehen unregelmäßige Anordnungen oder Überlappungen. In diesem Fall sollte die Funktion deaktiviert werden (Standard=Ein).
- Bildschirm-Schriften: Wenn gesetzt, werden Texte speziell skaliert. Das führt bei extrem kleinen Schriften zu lesbareren Ergebnissen. Allerdings kann die Textskalierung nicht immer verwendet werden und das Layout verändert sich (Standard=Aus).
Wir haben uns sehr viel Mühe gegeben, die PDF-Optionen auf ein Minimum zu reduzieren und praxisgerechte Vorgaben zu machen. Aufgrund der Komplexität, der unterschiedlichen Arbeitsweise der Anwender und den unterschiedlichen Inhalten, die in VCmaster eingebunden werden, wurden diese Einstellungen erforderlich.
Alle Programm- und Benutzereinstellungen
können exportiert und auf einen anderen
Rechner übertragen werden. Das Programm
erzeugt eine Konfigurationsdatei,
die auf einen anderen Rechner übernommen
werden kann. Es besteht die
Möglichkeit, die zu übertragenden Einstellungen
auszuwählen.
