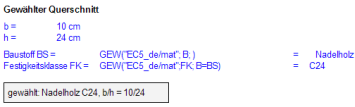

Ergebnisse, wie gewählte Materialien, Querschnitte oder Angaben zur Ausführung können intelligent mit dem
Rechenteil verknüpft und somit automatisiert ausgegeben werden.
Dazu stehen folgende Funktionen zur Verfügung:

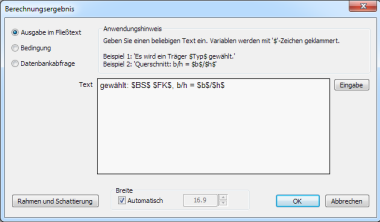

- Ausgabe eines Variablenwertes innerhalb eines frei wählbaren Textes,

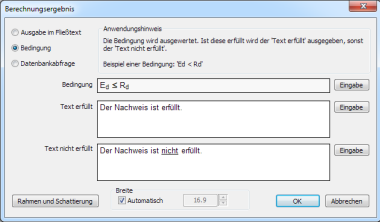

- Ausgabe von frei wählbaren Texten, die von einer Bedingung abhängen
(Bild) oder

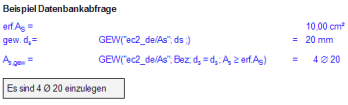

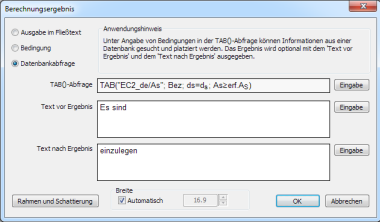

- Ausgabe eines Wertes bzw. Texts aus einer Datenbank, unter Angabe
von Bedingungen.
Das Ergebnis kann durch einen Rahmen ergänzt und somit hervorgehoben
werden. Der Rahmen durch Angabe von Farben, Strichstärken und
Hintergrund gestaltet werden (Bild).

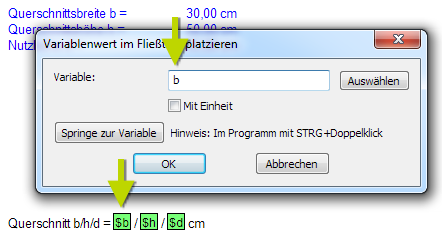

Die Werte von Variablen können frei im Fließtext mit oder ohne
Maßeinheit platziert werden. Das erfolgt über Referenzen auf
Variablen, welche grün dargestellt werden (siehe Beispiel). Beim Druck bzw. in der
Seitenansicht werden an der Stelle der Referenzen die Variablenwerte
ausgegeben.
Hinweise:
- Die Variable muss an der Stelle der Platzierung
der Referenz korrekt definiert sein
- Nachkommastellen werden aus der Definition übernommen
- Referenzen können auch in Überschriften verwendet werden
Eingabe |
Druckausgabe / Seitenansicht |
|
Querschnitt b/h/d = 30,00 / 50,00 / 45,00 cm |
Ändern einer Ergebnis-Ausgabe: Doppelklick auf das grüne Feld
(im Beispiel dargestellt)
